气密性节点设计

冷链物流保温系列冷库保温系统

相邻板间气密节点------多环、三重密封

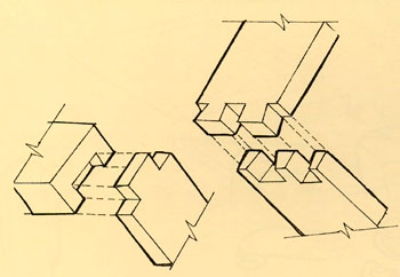

中国古建筑和传统红木家具的灵魂——榫卯结构，被誉为中华民族的巧妙构思和独创，整套家具甚至整幢房子不使用一根铁钉，却能使用几百年甚至上千年，在人类轻工制造史上堪称奇迹。其工艺巧而复杂，环环相扣，扣扣相关。

施普雷特开创性巧妙运用多重榫卯结构设计，厚度越厚，梯状密封环越多，大大增加了密封结合面，延缓冷汽释放；结合面保温层直接无缝对接，更加有效的阻断“冷汽桥”，大大提高气密性能；更加适合气调库。多重榫卯结构，提高了库体的连接结构强度，相邻板对接位置精准，库体立面效果整洁统一。

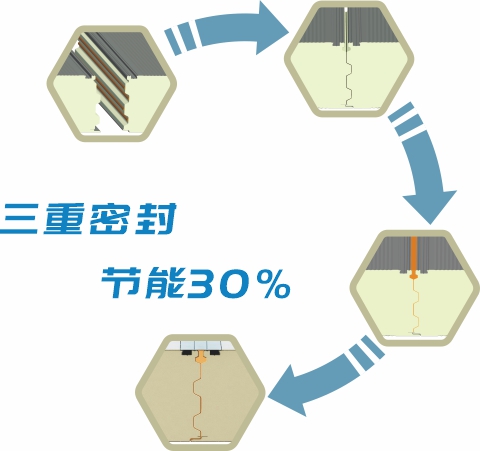

施普雷特冷库系统采用耐候密封胶+多重榫卯结构密封+燕尾榫气密的三重密封技术。由于创新燕尾榫气密+多重榫卯结构的使用,即便不采用密封胶，保温性能也远远大于普通一重凹凸槽结构+密封胶的冷库板。

燕尾榫气密

板间企口处专门设计预留的燕尾榫内用同材质聚氨酯原料，采用高压连续喷涂自动化设备现场发泡，泡孔均匀致密，使相临板缝保温层更加有机结合为一体，浑然天成；大大提高气密性能，更加适合气调库。

燕尾榫气密的独特优势:

•手工涂抹密封胶不均匀，难以做到100%密封，人为因素少涂、漏涂不易检查发现。竖装冷库板板缝很难靠紧闭死，板缝密封很难处理且不易检查发现。手工灌注填缝，发泡不均匀，难以做到100%充填。施普雷特冷库板采用高压自动化设备发泡，泡孔均匀致密，使相临板缝保温层更加有机结合为一体，避免人为因素；
•燕尾榫内腔大收口小，易于充填；
•密封效果直观、可视；
•保温层直接对接完全成为一体，绝对气密；
•杜绝“冷汽桥”；
•节约能耗30%，降低运营成本；
•施工方便、快捷

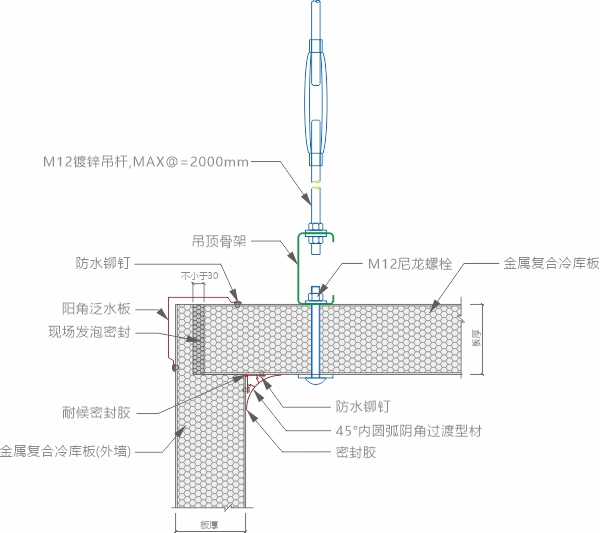

冷冻库库体板与吊顶板气密连接节点图：

•自由调节螺杆吊装，调节简便。
•搭接量≥库板厚度1/2，顶板吊装结构稳定、安全。
•预留30mm空腔，采用同材质聚氨酯现场高压发泡，使其保温层发泡充分结合，绝缘密封，保证气密性。
•外侧阳角采用同外板颜色装饰角镶嵌，整洁、统一、美观。
•内侧阴角弧形过渡，无死角，易清洁。

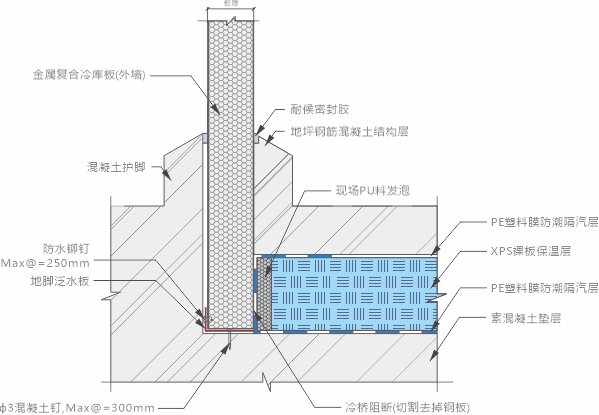

冷库板与地坪保温层气密连接节点图：

•库体保温层与地坪保温层接口部位预留空腔，采用同材质聚氨酯现场高压发泡密封，使库体与地坪保温层有机结合，浑然天成。
•地坪保温层上下PE预铺防潮隔汽保护，阻断水汽进入土壤层，杜绝土壤层冻裂，保证库体结构强度。

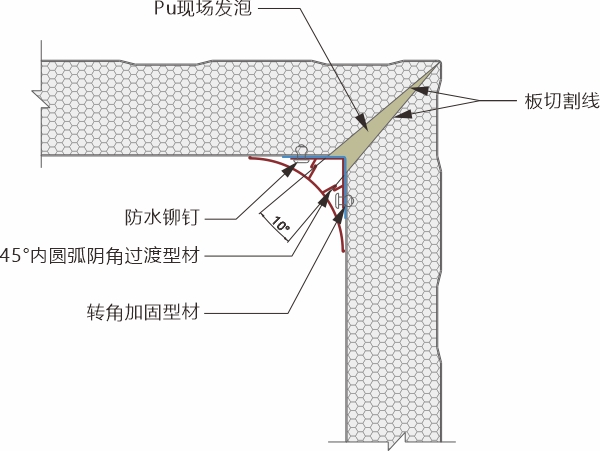

冷库板转角板气密节点图：

•工厂化预制成型
•切割预留10°空腔，用同材质聚氨酯现场高压发泡密封定型，使保温层充分结合，浑然天成。
•内板加固型材加强固定，增强转角板结构强度，方便安装和固定
•外板整体转角过渡，立面整洁美观。
•内板阴角弧形过渡，卫生，易清洁。

板间气密连接方式：

采用多重榫卯结构设计，从结构上提高了库体的连接结构强度，大大增加了密封面，专门预留的燕尾榫内用同材质聚氨酯原料，采用高压连续喷涂自动化设备现场发泡，泡孔均匀致密，使相临板保温层有机结合为一体，更加有效的阻断“冷汽桥”，大大提高气密性能，保温效能高。在应用过程中更节约能耗，降低运营费用。
