ST00系列PUR/PIR冷库板

冷链物流保温系列 冷库保温系统

截面图:

技术参数:



基础参数:

符合标准 GB/T12754-2006
有效宽度 1105mm
板厚度 50,75,100,125,150,175,200,220,250m
板长度 ≤36m
钢板材料 热镀锌板 、镀铝锌板 、不锈钢、压花铝板、盐化板
钢板厚度(TCT) 0.40~0.80mm
表面质地 压筋、小波纹、浮雕、镜面
常备颜色 白灰色、不锈钢
表面涂层 聚偏氟乙烯(PVDF)型、高耐候聚酯型、硅酯型、纳米自洁聚酯型、MicroBan抗菌型
颜色调制 钢卷最少 20 吨 (4000m2)
保温材料

PUR/PIR (≥42kg/m3)

密封形式

密封胶+聚氨酯发泡

板材特性:

符合标准:JC/T 868-2000
  PU PIR
导热系数 Q(W/m.k) ≤0.023 ≤0.02
保温芯材密度(kg/m3 ) 40~43 45~50
抗压强度(Kpa) 185 220
吸水性 ≤3 ≤3
尺寸稳定性(±%) ≤1 ≤1
闭孔率 ≥97% ≥97%
耐高低温范围 -185℃~120℃ -196℃~160℃
阻燃性能 B1 A-

冷库板允许垂直荷载、跨距及传热系数(允许变形f≤L/200 载荷:板重+30kg/㎡(考虑室内吸力)):

板厚
Panel Thickness
(mm)
传热系数
U-value
W/(㎡k)
板材重量
Panel weight
(Kg/㎡)
P=kg/㎡ P.P.+30
0.5+0.5 0.6+0.6 0.5+0.5 0.6+0.6
100 0.21 12.48 14.17 L=m 6.20 6.55
125 0.18 13.42 15.12 L=m 7.10 7.50
150 0.14 14.38 16.06 L=m 8.40 8.80
175 0.12 15.28 17.02 L=m 9.50 10.00
200 0.11 16.18 17.98 L=m 10.20 10.80
注:上表计算取聚氨酯容重40Kg/m³
      Core density =40Kg/ m³
      *面层材料:彩涂钢板




产品介绍  |  设计参数



聚氨酯是聚氨基甲酸酯的简称,聚氨酯冷库板以轻质聚氨酯作为冷库板的芯材,是目前已知的保温效果最好的环保材料,加入阻燃剂并在内外粘覆一定厚度的彩涂板或不锈钢钢板后其防火性能达到B1级,这样做的好处就是防止冷库板因为内外温差较大导致温度的传播,从而使冷库更加的节能,提高冷库的工作效率。

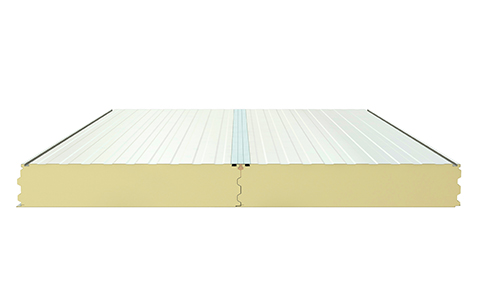

施普雷特ST100系列冷库板,开创性巧妙运用中国元素——榫卯结构,燕尾榫气密使相临板缝保温层更加有机结合为一体,浑然天成,杜绝“冷汽桥”,大大提高气密性能,更加适合气调保鲜冷库。多重榫卯结构,大大增加了密封结合面,延缓冷汽释放,大大提高气密性能。多重榫卯结构,提高了冷库库体的连接结构强度,相邻板对接位置精准,库体立面效果整洁统一。


产品介绍  |  设计参数


采用欧洲引进的聚氨酯连续生产线生产的施普雷特聚氨酯冷库板具有如下优点:
优异的保温性能

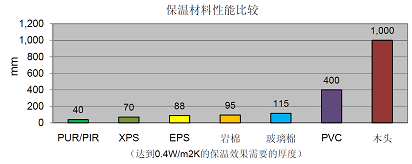

绝佳的保温隔热性能,(导热系数仅0.018-0.022W/mk)。经十多年工艺沉淀的稳定配方使聚氨酯夹芯层闭孔率在97%以上,形成紧崩细密的夹芯层,吸水率极低,隔绝水汽的渗透,从分体现保温隔热的绝佳性能;在高质量彩涂板的保护下,其导热性能得到长期保持。
防火阻燃
添加强效阻燃剂和烟气抑制剂后,聚氨酯板材的氧指数达30以上,完全GB8624-2012要求的遇火碳化,不蔓延、无滴落,离火自熄的B1级防火要求。
良好的抗压强度
采用欧洲水准的连续生产线生产,板材连续发泡一次性成型,形成表层连续均匀和闭孔式蜂窝机构的夹芯层,这些蜂窝结构的互联壁有一定的厚度,相互间不存在间隙。拥有该结构的板材抗压强度极高,抗压范围达100-250Kpa.
抗温度形变能力强,应用广泛
-110~120℃的使用温度使聚氨酯板材可应用到全球任何一个角落,可以制作冷库、冷链物流中心、洁净厂房、速冻隧道等。
高耐候性和抗老化性能
聚氨酯板材采用夹芯复合结构,聚氨酯夹芯处于两层面材的保护之下,不与空气直接接触,加上抗老化剂的添加使用,可有效防止在使用过程中出现的凸凹、起泡等由于耐候性缺陷所引起的问题。
绿色环保
采用无氟原液进行发泡,不产生氟氯碳化物(CFC free) ,对环境无污染(对臭氧层和温室效应为0) 成品不含甲醛。
美观耐用
色彩丰富,种类齐全工厂高度受控产品、质量稳定,安装良好的情况下,使用寿命达30年。
便捷施工
板材按工程设计图纸定尺加工切割,现场搭建快速便捷。

我们的优势:
1、彩涂钢板:   上海宝钢、台湾烨辉
2、聚氨酯原料:  德国巴斯夫、德国拜耳、美国亨斯迈、烟台万华
3、生产设备:    源于欧洲的聚氨酯板全自动连续生产线
4、双履带机:    36米超长的双履带机,使聚氨酯发泡熟化更充分,板材美观平整
5、结构创新:    密封胶无缝焊接+双侧隐胶专利技术
